クリーンピット

アルミニウム製 グレーチング

AMG

製品写真

AMG

製品の特徴

  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。

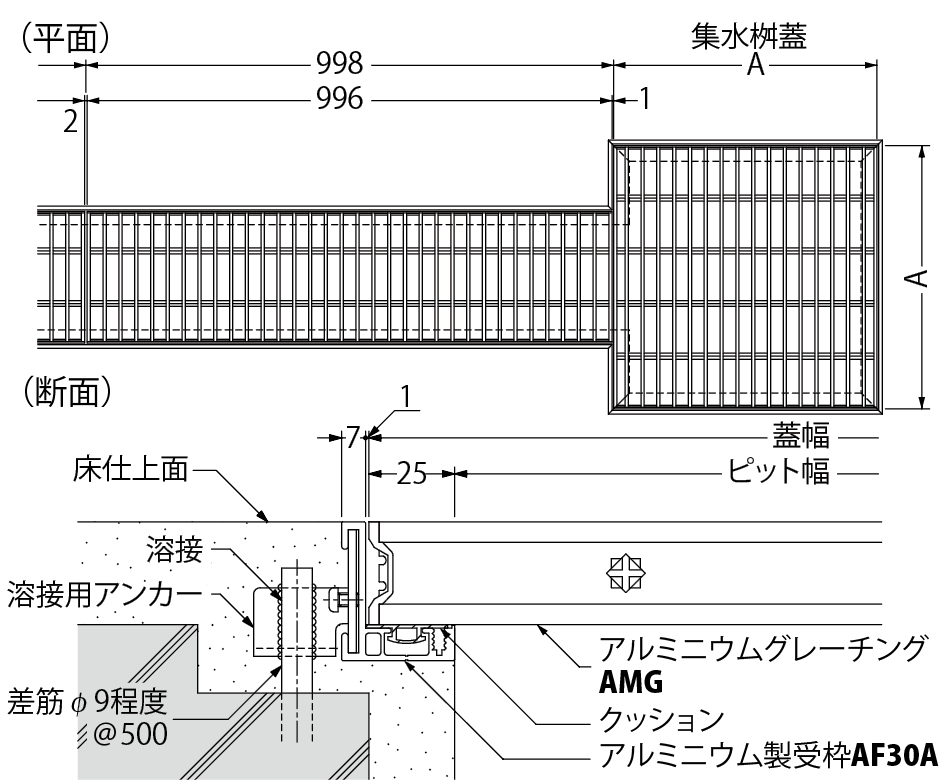

製品図面

AMG
AMG AMG
AMG


部品構成

  1. メインバー 材質:A6063S
    処理:陽極酸化皮膜
  2. クロスバー 材質:A6063S
    処理:陽極酸化皮膜
  3. サイドバー 材質:A6063S
    処理:陽極酸化皮膜

適応受枠

アルミニウム製
AF30A

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。
  • ご注文の際はメインバーピッチをご指示ください。
    <例>AMG−300×1000×30 P=22mm
  • 開閉ハンドルD型を使用してください。

寸法表<単位:mm>

呼称 ピット幅 W ピッチ30mm ピッチ22mm ピッチ15mm
b 質量(kg) b 質量(kg) b 質量(kg)
200×1000×30 150 200 24 2.3 16 2.7 9 3.4
250×1000×30 200 250 24 2.8 16 3.3 9 4.3
300×1000×30 250 300 24 3.2 16 3.8 9 5.0
350×1000×30 300 350 24 3.6 16 4.4 9 5.7

集水桝の寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
ピッチ30mm ピッチ22mm ピッチ15mm
350×350×30 300 350 1.3 1.6 2.0
400×400×30 350 400 2.2 2.5 3.1
450×450×30 400 450 2.4 2.9 3.6
500×500×30 450 500 2.8 3.3 4.2

ピッチ30mm
価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
AMG 200×1000×30 17,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 250×1000×30 19,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 300×1000×30 20,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 350×1000×30 23,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図

ピッチ30mm
集水桝の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
AMG 350×350×30 8,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 400×400×30 10,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 450×450×30 13,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 500×500×30 16,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図

ピッチ22mm
価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
AMG 200×1000×30 22,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 250×1000×30 27,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 300×1000×30 30,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 350×1000×30 35,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図

ピッチ22mm
集水桝の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
AMG 350×350×30 12,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 400×400×30 16,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 450×450×30 18,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 500×500×30 20,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図

ピッチ15mm
価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
AMG 200×1000×30 35,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 250×1000×30 38,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 300×1000×30 41,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 350×1000×30 47,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図

ピッチ15mm
集水桝の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
AMG 350×350×30 16,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 400×400×30 21,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 450×450×30 27,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
AMG 500×500×30 33,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
