ルーフドレン

集中豪雨・水はね対策製品

近年、地球温暖化との関連も指摘される局所的な集中豪雨が増加傾向にあり、国土交通省では「雨水が流出しにくいまちづくり」を目的として、現在も対策を進めており、また、それを基準として各地域毎でもそれぞれ対策が行われています。
カネソウでは、屋上排水をはじめてとする建物内での排水に関して、１つでも多くのトラブルを無くすことが出来るよう、対策製品をご用意しております。

水はね防止ロートHP-2

納まり図（EMB-1使用例）

特徴

  1. 都市再生機構機構住宅標準詳細設計図集に準拠した水はね防止ロートです。
  2. 中継用ルーフドレンのストレーナーからの排水の流出や、水はねを防止するための金具です。

雨水噴き出し防止用　雨水シューター　ASE

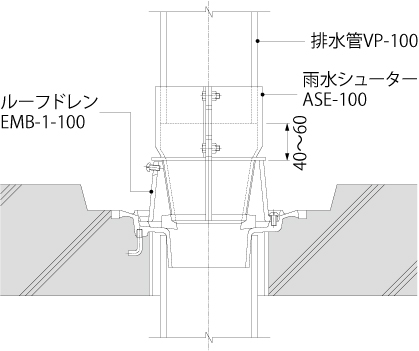

納まり図（EMB-1使用例）

特徴

  1. 集中豪雨時のバルコニー中継用ルーフドレンからの雨水の噴き出し、水はねを防止する後付用の部品です。
  2. 水流を管の中心に集めることで、水はねや噴き出しを防ぐことが出来ます。
  3. 100mm/hの集中豪雨時でも、雨水の噴き出しが防止できます。
  4. 本体は2分割形状で、ルーフドレンの施工後も簡単に取り付けられます。
  5. 耐候性の高いプラスチック素材を採用しています。

社内試験（降雨量100mm/h、流量約11.8 l/s相当時）

たて引きルーフドレン用　単筒式雨量調整管　OH

ESP-1-100、ESP-2-100専用の雨量調整管です。

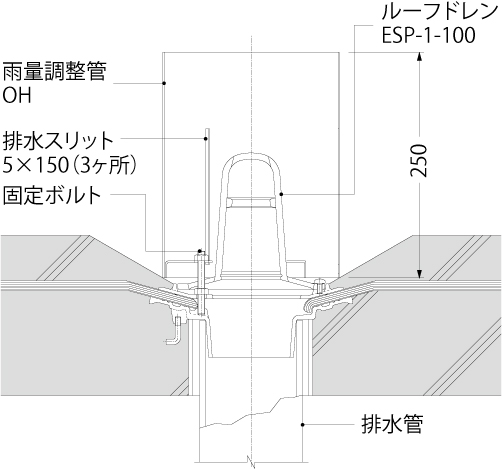

納まり図（EMB-1使用例）

特徴

  1. 屋上排水において、排水管への流量を現象させることで、バルコニー中継用ルーフドレン部での噴き出し現象を防ぎます。
  2. 排水スリット３ヶ所分からの流入量を、3.0 l/sec以内に抑えることができます。（取付部の水深が200mm以下の場合）

排水性能試験（弊社排水試験装置による）

弊社での排水試験により、バルコニー中継用ルーフドレンでは排水管への流入量が約3 l/secを境に水はね現象から噴き出し現象へ変化する傾向が確認されています。

水はね防止ロートHP-2　適合機種

アスファルト防水・屋根部塗膜防水・シート防水用

防水工法 製品
写真		 製品
符号		 防水層張掛け幅 材質 施工方法 排水管
接続方式		 呼称 備考
シート防水　
屋根部塗膜防水		 ＷＳＢ−１ WSB-1 60mm 鋳鉄製 打込型 差し込み式 50・65・75・100・125 −
シート防水　
屋根部塗膜防水		 ＷＳＢ−２ WSB-2 60mm 鋳鉄製 打込型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＢ−１ ESB-1 45mm 鋳鉄製 打込型 差し込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＢ−２ ESB-2 45mm 鋳鉄製 打込型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＢ−３ ESB-3 45mm 鋳鉄製 後付型 差し込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＢ−４ ESB-4 45mm 鋳鉄製 後付型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＤＳＢ−１ EDSB-1 45mm 鋳鉄製 デッキプレート打込型 差し込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＤＳＢ−２ EDSB-2 45mm 鋳鉄製 デッキプレート打込型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＳＢ−１ ESSB-1 45mm ステンレス鋳鋼製 打込型 差し込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＳＳＢ−２ ESSB-2 45mm ステンレス鋳鋼製 打込型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＤＳＳＢ−１ EDSSB-1 45mm ステンレス鋳鋼製 デッキプレート打込型 差し込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＤＳＳＢ−２ EDSSB-2 45mm ステンレス鋳鋼製 デッキプレート打込型 ねじ込み式 50・65・75・100・125 −
アスファルト防水　
シート防水		 ＥＨＳＢ−１ EHSB-1 45mm アルミニウム製 デッキプレート打込型 差し込み式 75・100 −
アスファルト防水　
シート防水		 ＥＨＳＢ−２ EHSB-2 45mm アルミニウム製 デッキプレート打込型 ねじ込み式 50・75・100 −

塗膜防水・モルタル防水用

防水工法 製品
写真		 製品
符号		 防水層塗掛け幅 材質 施工方法 排水管
接続方式		 呼称 備考
塗膜防水　
モルタル防水		 ＷＭＢ−１ WMB-1 25mm 鋳鉄製 打込型 差し込み式 50・75・100 −
塗膜防水　
モルタル防水		 ＷＭＢ−２ WMB-2 25mm 鋳鉄製 打込型 差し込み式 50・75・100 −
塗膜防水　
モルタル防水		 ＥＭＢ−１ EMB-1 16mm 鋳鉄製 打込型 差し込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＭＢ−２ EMB-2 16mm 鋳鉄製 打込型 ねじ込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＭＢ−３ EMB-3 16mm 鋳鉄製 後付型 差し込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＭＢ−４ EMB-4 16mm 鋳鉄製 後付型 ねじ込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＤＭＢ−１ EDMB-1 16mm 鋳鉄製 デッキプレート打込型 差し込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＤＭＢ−２ EDMB-2 16mm 鋳鉄製 デッキプレート打込型 ねじ込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＳＭＢ−１ ESMB-1 16mm ステンレス鋳鋼製 打込型 差し込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＳＭＢ−２ ESMB-2 16mm ステンレス鋳鋼製 打込型 ねじ込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＤＳＭＢ−１ EDSMB-1 16mm ステンレス鋳鋼製 デッキプレート打込型 差し込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＤＳＭＢ−２ EDSMB-2 16mm ステンレス鋳鋼製 デッキプレート打込型 ねじ込み式 50・65・75・100・125 −
塗膜防水　
モルタル防水		 ＥＨＭＢ−１ EHMB-1 16mm アルミニウム製 打込型 差し込み式 75・100 −
塗膜防水　
モルタル防水		 ＥＨＭＢ−２ EHMB-2 16mm アルミニウム製 打込型 ねじ込み式 75・100 −

雨水シューターASE　適合機種

アスファルト防水・屋根部塗膜防水・シート防水用

防水工法 製品
写真		 製品
符号		 防水層張掛け幅 材質 施工方法 排水管
接続方式		 呼称 備考
シート防水　
屋根部塗膜防水		 ＷＳＢ−１ WSB-1 60mm 鋳鉄製 打込型 差し込み式 75・100 −
シート防水　
屋根部塗膜防水		 ＷＳＢ−２ WSB-2 60mm 鋳鉄製 打込型 ねじ込み式 75・100 −
シート防水　
屋根部塗膜防水		 ＥＳＢ−１ ESB-1 45mm 鋳鉄製 打込型 差し込み式 75・100 −
シート防水　
屋根部塗膜防水		 ＥＳＢ−２ ESB-2 45mm 鋳鉄製 打込型 ねじ込み式 75・100 −

塗膜防水・モルタル防水用

防水工法 製品
写真		 製品
符号		 防水層塗掛け幅 材質 施工方法 排水管
接続方式		 呼称 備考
塗膜防水　
モルタル防水		 ＷＭＢ−１ WMB-1 25mm 鋳鉄製 打込型 差し込み式 75・100 −
塗膜防水　
モルタル防水		 ＷＭＢ−２ WMB-2 25mm 鋳鉄製 打込型 ねじ込み式 75・100 −
塗膜防水　
モルタル防水		 ＥＭＢ−１ EMB-1 16mm 鋳鉄製 打込型 差し込み式 75・100 −
塗膜防水　
モルタル防水		 ＥＭＢ−２ EMB-2 16mm 鋳鉄製 打込型 ねじ込み式 75・100 −
