カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

ボルト固定式 ボルトキャップ付 細目滑り止め模様付 横断溝用

適用荷重:T-25・T-20・T-14
製品符号:QXBL-BC(ステンレス製ボルトキャップ付)
製品符号:QXBL-HC(ゴム製ボルトキャップ付)
メインバー:DIバー

製品写真

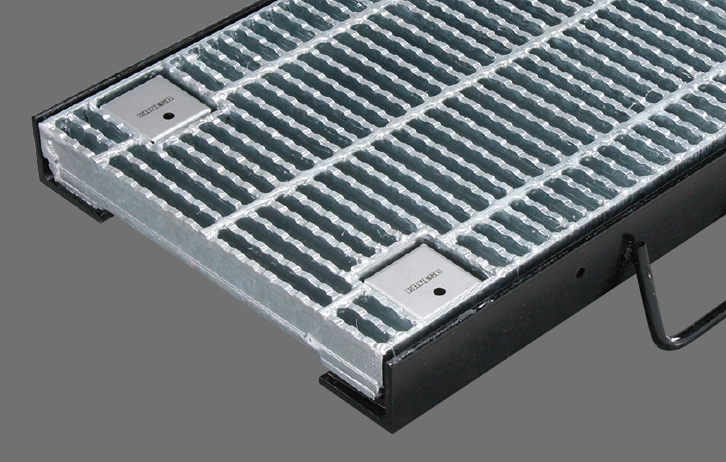

QXBL-BC
QXBL-HC

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップはステンレス製、ゴム製の2種を用意しています。

使用場所について

  • 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所で使用できます。
  • ※フォークリフト等の特殊車両が通行する場所には適しません。

製品図面

QXBL-BC
※図面はQXBL-BCです。

ボルト固定部詳細図

ボルト固定部詳細図

ボルト固定部

ボルト固定部

メインバーピッチ

メインバー


部品構成

  1. グレーチング
    材質:SS400
    処理:溶融亜鉛めっき
  2. 受枠
    材質:SS400またはSPHC
    処理:樹脂系塗装
  3. 丸座金
    材質:SPHC
    処理:電気亜鉛めっき
  4. キャップ付Uナット(M16)
    材質:SS400
    処理:電気亜鉛めっき
  5. ボルトキャップ
    材質:SUS304(QXBL-BC)
    クロロプレンゴム(QXBL-HC)
  6. かさ上げ材
    材質:SUS304

設計情報

  1. ボルトキャップは、グレーチング1枚につき4個1組です。
  2. 用途により、受枠はL型とZ型の2種類があります。溶融亜鉛めっき処理の受枠も取り揃えております。また、それぞれのタイプにクッションなしも用意しています。

注文・発注情報

  1. ボルトキャップの材質は、下記要領でご指示ください。
    <例>
    ステンレス製→QXBL-BC
    ゴム製   →QXBL-HC
  2. ご注文は下記要領でご指示ください。

寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 グレーチング 受枠
a b h 質量
(kg/枚)
製品符号 H B T P
T-25 200 83032 300 995 32 25.2 L-32B 50 60 6 243
250 83538 350 995 38 32.9 L-38B 56 60 6 293
300 84044 400 995 44 41.8 L-44B 61 60 6 343
350 4550 450 498 50 33.6 L-50BQ 66 60 6 393
400 5050 500 498 50 37.2 L-50BQ 66 60 6 443
450 5550 550 498 50 40.7 L-50BQ 66 60 6 493
500 6050 600 498 50 44.3 L-50BQ 66 60 6 543
550 6550 650 498 50 47.8 L-50BQ 66 60 6 593
600 7055 700 498 55 55.7 L-55BQ 71 60 6 643
T-20 200 83032 300 995 32 25.2 L-32B 50 60 6 243
250 83532 350 995 32 28.5 L-32B 50 60 6 293
300 84038 400 995 38 37.0 L-38B 56 60 6 343
350 84544 450 995 44 46.4 L-44B 61 60 6 393
400 85044 500 995 44 51.1 L-44B 61 60 6 443
450 5550 550 498 50 40.7 L-50BQ 66 60 6 493
500 6050 600 498 50 44.3 L-50BQ 66 60 6 543
550 6550 650 498 50 47.8 L-50BQ 66 60 6 593
600 7050 700 498 50 51.4 L-50BQ 66 60 6 643
T-14 200 83032 300 995 32 25.2 L-32B 50 60 6 243
250 83532 350 995 32 28.5 L-32B 50 60 6 293
300 84032 400 995 32 32.0 L-32B 50 60 6 343
350 84532 450 995 32 35.4 L-32B 50 60 6 393
400 85038 500 995 38 45.1 L-38B 56 60 6 443
450 85544 550 995 44 55.6 L-44B 61 60 6 493
500 86044 600 995 44 60.3 L-44B 61 60 6 543
550 86544 650 995 44 64.8 L-44B 61 60 6 593
600 7050 700 498 50 51.4 L-50BQ 66 60 6 643

QXBL-BC(ステンレス製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(円/直角1ヶ所)
図面・施工要領書等
グレーチング
(円/m)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 QXBL-BC-83032 27,900 10,800 3,000 41,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-83538 36,200 11,600 3,000 50,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84044 42,800 12,000 3,000 57,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84544 50,600 12,000 3,000 65,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-5050 60,800 14,200 6,000 81,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-5550 67,600 14,200 6,000 87,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-6050 70,200 14,200 6,000 90,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-6550 75,800 14,200 6,000 96,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-7055 87,400 14,400 6,000 107,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 QXBL-BC-83032 27,900 10,800 3,000 41,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-83532 30,100 10,800 3,000 43,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84038 39,800 11,600 3,000 54,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84544 50,600 12,000 3,000 65,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-85044 52,100 12,000 3,000 67,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-5550 67,600 14,200 6,000 87,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-6050 70,200 14,200 6,000 90,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-6550 75,800 14,200 6,000 96,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-7050 81,600 14,200 6,000 101,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 QXBL-BC-83032 27,900 10,800 3,000 41,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-83532 30,100 10,800 3,000 43,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84032 32,400 10,800 3,000 46,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-84532 34,500 10,800 3,000 48,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-85038 45,800 11,600 3,000 60,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-85544 52,800 12,000 3,000 67,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-86044 57,700 12,000 3,000 72,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-86544 58,400 12,000 3,000 73,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-BC-7050 81,600 14,200 6,000 101,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
※本体は1m(h=32〜44は1枚、h=50・55は2枚)当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。
※価格には消費税は含まれておりません。

QXBL-HC(ゴム製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(円/直角1ヶ所)
図面・施工要領書等
グレーチング
(円/m)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 QXBL-HC-83032 27,900 10,800 4,000 42,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-83538 36,200 11,600 4,000 51,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84044 42,800 12,000 4,000 58,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84544 50,600 12,000 4,000 66,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-5050 60,800 14,200 8,000 83,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-5550 67,600 14,200 8,000 89,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-6050 70,200 14,200 8,000 92,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-6550 75,800 14,200 8,000 98,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-7055 87,400 14,400 8,000 109,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 QXBL-HC-83032 27,900 10,800 4,000 42,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-83532 30,100 10,800 4,000 44,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84038 39,800 11,600 4,000 55,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84544 50,600 12,000 4,000 66,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-85044 52,100 12,000 4,000 68,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-5550 67,600 14,200 8,000 89,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-6050 70,200 14,200 8,000 92,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-6550 75,800 14,200 8,000 98,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-7050 81,600 14,200 8,000 103,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 QXBL-HC-83032 27,900 10,800 4,000 42,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-83532 30,100 10,800 4,000 44,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84032 32,400 10,800 4,000 47,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-84532 34,500 10,800 4,000 49,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-85038 45,800 11,600 4,000 61,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-85544 52,800 12,000 4,000 68,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-86044 57,700 12,000 4,000 73,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-86544 58,400 12,000 4,000 74,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QXBL-HC-7050 81,600 14,200 8,000 103,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
※本体は1m(h=32〜44は1枚、h=50・55は2枚)当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。
※価格には消費税は含まれておりません。
