スチール製グレーチング

ボルト固定式 ボルトキャップ付 細目プレーンタイプ 横断溝用

適用荷重:T-25・T-20・T-14
製品符号:QSBL-BC(ステンレス製ボルトキャップ付)
製品符号:QSBL-HC(ゴム製ボルトキャップ付)
メインバー:フラットバーまたはIバー

製品写真

QSBL-BC
QSBL-HC

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップはステンレス製、ゴム製の2種を用意しています。

使用場所について

  • 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所で使用できます。
  • ※フォークリフト等の特殊車両が通行する場所には適しません。


製品図面

QSBL-BC
※図面はQSBL-BCです。

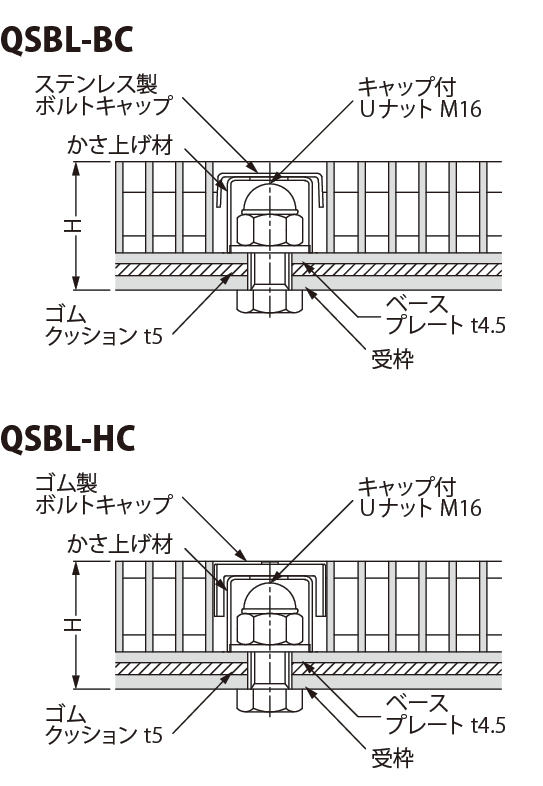

ボルト固定部詳細図

  1. ボルト固定部詳細図

ボルト固定部

ボルト固定部

メインバーピッチ

QSBL

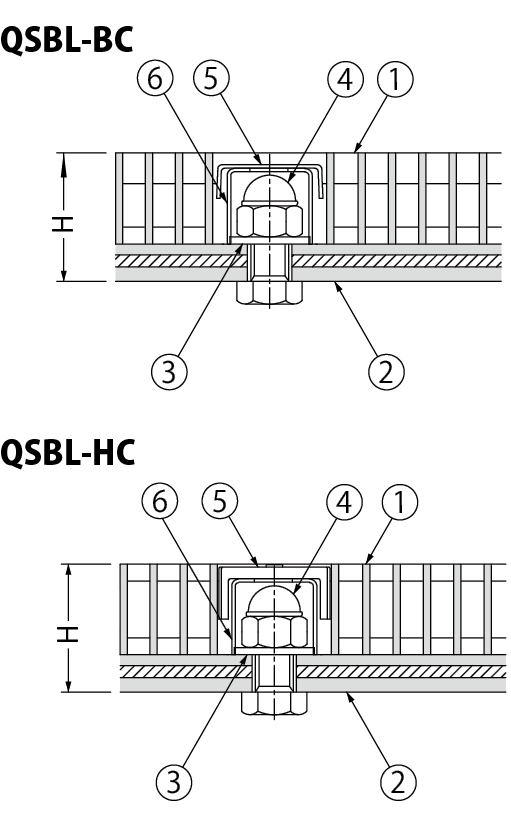

部品構成

  1. グレーチング
    材質:SS400
    処理:溶融亜鉛めっき
  2. 受枠
    材質:SPHCまたはSS400
    処理:樹脂系塗装
  3. 丸座金
    材質:SPHC
    処理:電気亜鉛めっき
  4. キャップ付Uナット(M16)
    材質:SS400
    処理:電気亜鉛めっき
  5. ボルトキャップ
    材質:SUS304(QSBL-BC)
    クロロプレンゴム(QSBL-HC)
  6. かさ上げ材
    材質:SUS304

設計情報

  1. ボルトキャップは、グレーチング1枚につき4個1組です。
  2. 用途により、受枠はL型とZ型の2種類があります。溶融亜鉛めっき処理の受枠も取り揃えております。また、それぞれのタイプにクッションなしも用意しています。

注文・発注情報

  1. ボルトキャップの材質は、下記要領でご指示ください。
    <例>
    ステンレス製→QSBL-BC
    ゴム製   →QSBL-HC
  2. ご注文は下記要領でご指示ください。
    QSBL-BC

寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 グレーチング 受枠
a b h メインバー 質量
(kg/枚)
製品符号 H B T P
T-25 200 83032 300 997 32 FB3×32 23.4 L-32B 50 60 6 243
250 83538 350 997 38 FB3×38 30.8 L-38B 56 60 6 293
300 84044I 400 995 44 I-44 41.1 L-44B 61 60 6 343
350 84544I 450 995 44 I-44 45.5 L-44B 61 60 6 393
400 5050 500 498 44 I-50 36.4 L-50BQ 66 60 6 443
450 5550 550 498 50 I-50 39.8 L-50BQ 66 60 6 493
500 6050 600 498 50 I-50 43.3 L-50BQ 66 60 6 543
550 6550 650 498 50 I-50 46.7 L-50BQ 66 60 6 593
600 7055 700 498 55 I-55 54.6 L-55BQ 71 60 6 643
T-20 200 83032 300 997 32 FB3×32 23.4 L-32B 50 60 6 243
250 83538 350 997 38 FB3×38 30.8 L-38B 56 60 6 293
300 84038I 400 995 38 I-38 36.3 L-38B 56 60 6 343
350 84544I 450 995 38 I-44 45.5 L-44B 61 60 6 393
400 85044I 500 995 44 I-44 50.1 L-44B 61 60 6 443
450 5550 550 498 44 I-50 39.8 L-50BQ 66 60 6 493
500 6050 600 498 50 I-50 43.3 L-50BQ 66 60 6 543
550 6550 650 498 50 I-50 46.7 L-50BQ 66 60 6 593
600 7050 700 498 50 I-50 50.2 L-50BQ 66 60 6 643
T-14 200 83032 300 997 32 FB3×32 23.4 L-32B 50 60 6 243
250 83532 350 997 32 FB3×32 26.4 L-32B 50 60 6 293
300 84038 400 997 38 FB3×38 34.6 L-38B 56 60 6 343
350 84538 450 997 38 FB3×38 38.1 L-38B 56 60 6 393
400 85038I 500 995 38 I-38 44.1 L-38B 56 60 6 443
450 85544I 550 995 44 I-44 54.5 L-44B 61 60 6 493
500 86044I 600 995 44 I-44 59.1 L-44B 61 60 6 543
550 86544I 650 995 44 I-44 63.5 L-44B 61 60 6 593
600 7050 700 498 50 I-50 50.2 L-50BQ 66 60 6 643

QSBL-BC(ステンレス製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(直角1ヶ所)
図面・施工要領書等
グレーチング
(円/m)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 QSBL-BC-83032 22,900 10,800 3,000 36,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-83538 29,100 11,600 3,000 43,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84044I 36,000 12,000 3,000 51,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84544I 39,600 12,000 3,000 54,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-5050 57,800 14,200 6,000 78,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-5550 62,800 14,200 6,000 83,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-6050 67,200 14,200 6,000 87,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-6550 73,200 14,200 6,000 93,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-7055 83,700 14,400 6,000 104,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 QSBL-BC-83032 22,900 10,800 3,000 36,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-83538 29,100 11,600 3,000 43,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84038I 32,700 11,600 3,000 47,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84544I 39,600 12,000 3,000 54,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-85044I 42,300 12,000 3,000 57,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-5550 62,800 14,200 6,000 83,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-6050 67,200 14,200 6,000 87,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-6550 73,200 14,200 6,000 93,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-7050 78,300 14,200 6,000 98,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 QSBL-BC-83032 22,900 10,800 3,000 36,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-83532 23,400 10,800 3,000 37,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84038 31,400 11,600 3,000 46,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-84538 35,900 11,600 3,000 50,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-85038I 39,200 11,600 3,000 53,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-85544I 44,800 12,000 3,000 59,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-86044I 47,100 12,000 3,000 62,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-86544I 50,400 12,000 3,000 65,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-BC-7050 78,300 14,200 6,000 98,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※本体は1m(h=44までは1枚、h=50・55は2枚)当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。

QSBL-HC(ゴム製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(直角1ヶ所)
図面・施工要領書等
グレーチング
(円/m)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 QSBL-HC-83032 22,900 10,800 4,000 37,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-83538 29,100 11,600 4,000 44,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84044I 36,000 12,000 4,000 52,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84544I 39,600 12,000 4,000 55,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-5050 57,800 14,200 8,000 80,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-5550 62,800 14,200 8,000 85,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-6050 67,200 14,200 8,000 89,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-6550 73,200 14,200 8,000 95,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-7055 83,700 14,400 8,000 106,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 QSBL-HC-83032 22,900 10,800 4,000 37,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-83538 29,100 11,600 4,000 44,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84038I 32,700 11,600 4,000 48,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84544I 39,600 12,000 4,000 55,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-85044I 42,300 12,000 4,000 58,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-5550 62,800 14,200 8,000 85,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-6050 67,200 14,200 8,000 89,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-6550 73,200 14,200 8,000 95,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-7050 78,300 14,200 8,000 100,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 QSBL-HC-83032 22,900 10,800 4,000 37,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-83532 23,400 10,800 4,000 38,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84038 31,400 11,600 4,000 47,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-84538 35,900 11,600 4,000 51,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-85038I 39,200 11,600 4,000 54,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-85544I 44,800 12,000 4,000 60,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-86044I 47,100 12,000 4,000 63,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-86544I 50,400 12,000 4,000 66,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
QSBL-HC-7050 78,300 14,200 8,000 100,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※本体は1m(h=44までは1枚、h=50・55は2枚)当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。
