耐火型 機能別分類表
ステンレス製SXシリーズ Hタイプ<遮熱性能・遮炎性能>
使用場所 |
製品符号 |
呼称(クリアランス(mm)・変位性能) |
変位性能100%(F) |
変位性能50%(G) |
外壁−外壁(先付) |
SX22H |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
SX22FH |
50F,100F |
50G,100G,150G,200G |
外壁−外壁(後付) |
SX22AH |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
SX22AFH |
50F,100F |
50G,100G,150G,200G |
一枚カバー |
SX22AEH |
− |
50G,100G,150G,200G |
外壁−外壁コーナー (先付) |
SX23H |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー (後付) |
SX23AH |
50F,100F |
50G,100G,150G,200G |
一枚カバー |
SX23AEH |
− |
50G,100G,150G,200G |
床−床 |
SX66H |
50F,100F |
50G,100G,150G,200G |
床−内壁 |
SX56AH |
50F,100F |
50G,100G,150G,200G |
※床−床、床−内壁用はノンスリップタイプの設定もございます。
ステンレス製SXシリーズ Lタイプ<遮炎性能>
使用場所 |
製品符号 |
呼称(クリアランス(mm)・変位性能) |
変位性能100%(F) |
変位性能50%(G) |
屋根−屋根 |
SX11L |
50F,100F |
50G,100G,150G,200G |
屋根−外壁 |
SX12L |
50F,100F |
50G,100G,150G,200G |
外壁−外壁(先付) |
SX22L |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
SX22FL |
50F,100F |
50G,100G,150G,200G |
外壁−外壁(後付) |
SX22AL |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
SX22AFL |
50F,100F |
50G,100G,150G,200G |
一枚カバー |
SX22AEL |
− |
50G,100G,150G,200G |
外壁−外壁コーナー(先付) |
SX23L |
50F,100F |
50G,100G,150G,200G |
外壁−外壁コーナー(後付) |
SX23AL |
50F,100F |
50G,100G,150G,200G |
一枚カバー |
SX23AEL |
− |
50G,100G,150G,200G |
床−床 |
SX66L |
50F,100F |
50G,100G,150G,200G |
床−内壁 |
SX56AL |
50F,100F |
50G,100G,150G,200G |
※SXシリーズの床−床、床−内壁用はノンスリップタイプも対応できます。
アルミニウム製AXシリーズ Hタイプ<遮熱性能・遮炎性能>
使用場所 |
製品符号 |
呼称(クリアランス(mm)・変位性能) |
変位性能50%(G) |
外壁−外壁 (先付) |
AX22H |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
AX22FH |
50G,100G,150G,200G |
外壁−外壁 (後付) |
AX22AH |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
AX22AFH |
50G,100G,150G,200G |
一枚カバー |
AX22AEH |
50G,100G,150G,200G |
外壁−外壁コーナー(先付) |
AX23H |
50G,100G,150G,200G |
外壁−外壁コーナー(後付) |
AX23AH |
50G,100G,150G,200G |
一枚カバー |
AX23AEH |
50G,100G,150G,200G |
床−床 |
AX66H |
50G,100G,150G,200G |
床−内壁 |
AX56AH |
50G,100G,150G,200G |
アルミニウム製AXシリーズ Lタイプ<遮炎性能>
使用場所 |
製品符号 |
呼称(クリアランス(mm)・変位性能) |
変位性能50%(G) |
屋根−屋根 |
AX11L |
50G,100G,150G,200G |
屋根−外壁 |
AX12L |
50G,100G,150G,200G |
外壁−外壁 (先付) |
AX22L |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
AX22FL |
50G,100G,150G,200G |
外壁−外壁 (後付) |
AX22AL |
50G,100G,150G,200G |
外壁−外壁コーナー併用タイプ |
AX22AFL |
50G,100G,150G,200G |
一枚カバー |
AX22AEL |
50G,100G,150G,200G |
外壁−外壁コーナー(先付) |
AX23L |
50G,100G,150G,200G |
外壁−外壁コーナー(後付) |
AX23AL |
50G,100G,150G,200G |
一枚カバー |
AX23AEL |
50G,100G,150G,200G |
床−床 |
AX66L |
50G,100G,150G,200G |
床−内壁 |
AX56AL |
50G,100G,150G,200G |

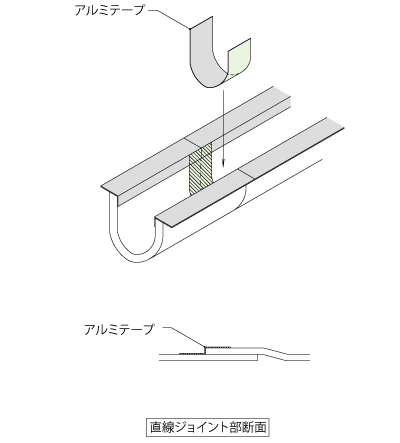

耐火帯の取付手順
平タイプ
(外壁◀▶外壁・床◀▶床 用)
コーナータイプ
(外壁◀▶外壁コーナー・床◀▶内壁 用)
@耐火帯をクリアランス部に差し込みます。
A耐火帯を躯体に押さえつけるようにして、フレームの穴位置に従って直径φ4.3mm、深さ55mmの下穴をあけ、コンクリートねじを用いて固定します。
この時、カバーのフレームを同時に固定する機種は、同じコンクリートねじで固定してください。
B取付完了。
