カネソウステンレス製グレーチングの情報はこちら

ステンレス製グレーチング

ボルト固定式　滑り止め模様付　集水桝用

適用荷重：T-20、T-14、T-6、T-2、歩行用
製品符号：SMQWL
すきま
26mm/18mm/11mm/9mm/6mm

製品写真

SMQWL

製品の特徴

  • 蓋と受枠のガタツキや音の発生を抑えるボルト固定式です。
  • すきまは26mm、18mm、11mm、9mm、6mmの5種類があります。
  • 滑り止め模様付で、安全に配慮しています。

    滑り止め模様：ローレット

規格対照表
規格名称 呼称（サイズ）
公共建築協会評価対象品 全サイズ

製品図面

ボルト固定部詳細図

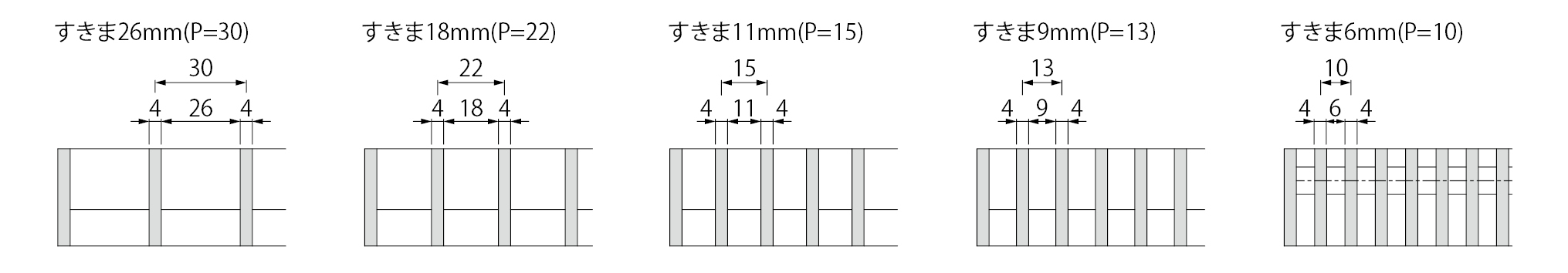

すきま（メインバーピッチ）

部品構成

  1. メインバー
    材質：SUS304
  2. クロスバー
    材質：SUS304
  3. サイドバー
    材質：SUS304
  4. 受枠
    材質：SUS304
  5. 固定ボルト（M8×16）
    材質：SUS304
  6. 平座金
    材質：SUS304
  7. キャップ付Uナット（M8）
    材質：SUS304
  8. アンカー
    材質：SECC

別売部品

  • ボルトキャップ DC
  • T形レンチ 呼び13

販売情報

  1. 標準品以外の寸法も製作可能です。
  2. 製品の形状は正方形です。四方受枠をつける場合はご注文の際「枠付」とご指示ください。
    ＜例＞
    ボルト固定式・枠付
    SMQWL-4420　P=15　枠付

注文・発注情報

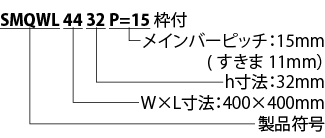

  1. ご注文は、下記要領でご指示ください。
    ＜例＞
    SMQWL-4420　P=15　枠付
    （グレーチング製品符号：SMQWL　グレーチング呼称：4420　メインバーピッチ：P=15）

ワンポイント情報

寸法・質量表

寸法・質量表　すきま26mm（P=30）＜単位：mm＞

桝内径
長さ×幅		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=30 300 300 20 2.6 歩行用 310 310 23 1.4
3325 P=30 300 300 25 3.2 T-2 310 310 28 1.5
3332 P=30 300 300 32 4.0 T-14 310 310 35 1.7
3338 P=30 300 300 38 4.5 T-20 310 310 41 2.1
300×300 3520A P=30 350 350 20 3.4 歩行用 360 360 23 1.6
3525A P=30 350 350 25 4.2 T-2 360 360 28 1.8
3532A P=30 350 350 32 5.2 T-2 360 360 35 2.0
3538A P=30 350 350 38 6.3 T-14 360 360 41 2.4
350×350 4420 P=30 400 400 20 4.7 歩行用 410 410 23 1.9
4425 P=30 400 400 25 5.5 歩行用 410 410 28 2.1
4432 P=30 400 400 32 6.8 T-2 410 410 35 2.3
4450 P=30 400 400 50 10.4 T-20 410 410 53 3.2
400×400 4520A P=30 450 450 20 5.7 歩行用 460 460 23 2.1
4525A P=30 450 450 25 6.8 歩行用 460 460 28 2.3
4532A P=30 450 450 32 8.5 T-2 460 460 35 2.6
4550A P=30 450 450 50 12.7 T-14 460 460 53 3.6
450×450 5520 P=30 500 500 20 7.0 歩行用 510 510 23 2.4
5525 P=30 500 500 25 8.6 歩行用 510 510 28 2.6
5532 P=30 500 500 32 11.0 歩行用 510 510 35 2.9
5538 P=30 500 500 38 12.3 T-2 510 510 41 3.4
5550 P=30 500 500 50 15.6 T-14 510 510 53 4.0
500×500 5520A P=30 550 550 20 8.2 歩行用 560 560 23 2.7
5538A P=30 550 550 38 15.2 T-2 560 560 41 3.7
5550A P=30 550 550 50 19.9 T-6 560 560 53 4.4
550×550 6620 P=30 600 600 20 9.4 歩行用 610 610 23 3.0
6638 P=30 600 600 38 17.5 T-2 610 610 41 4.1
600×600 6520A P=30 650 650 20 11.1 歩行用 660 660 23 3.2
6550A P=30 650 650 50 27.1 T-2 660 660 53 5.2

寸法・質量表　すきま18mm（P=22）＜単位：mm＞

桝内径
長さ×幅		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=22 300 300 20 3.4 T-2 310 310 23 1.4
3325 P=22 300 300 25 4.1 T-2 310 310 28 1.5
3332 P=22 300 300 32 5.2 T-14 310 310 35 1.7
3338 P=22 300 300 38 6.0 T-20 310 310 41 2.1
300×300 3520A P=22 350 350 20 4.5 歩行用 360 360 23 1.6
3525A P=22 350 350 25 5.4 T-2 360 360 28 1.8
3532A P=22 350 350 32 6.6 T-14 360 360 35 2.0
3538A P=22 350 350 38 8.0 T-20 360 360 41 2.4
350×350 4420 P=22 400 400 20 5.7 歩行用 410 410 23 1.9
4425 P=22 400 400 25 7.0 T-2 410 410 28 2.1
4432 P=22 400 400 32 8.8 T-2 410 410 35 2.3
4438 P=22 400 400 38 10.0 T-14 410 410 41 2.8
4450 P=22 400 400 50 12.8 T-20 410 410 53 3.2
400×400 4520A P=22 450 450 20 7.4 歩行用 460 460 23 2.1
4525A P=22 450 450 25 8.9 歩行用 460 460 28 2.3
4532A P=22 450 450 32 11.1 T-2 460 460 35 2.6
4538A P=22 450 450 38 13.2 T-6 460 460 41 3.1
4550A P=22 450 450 50 16.8 T-20 460 460 53 3.6
450×450 5520 P=22 500 500 20 8.8 歩行用 510 510 23 2.4
5525 P=22 500 500 25 11.0 歩行用 510 510 28 2.6
5532 P=22 500 500 32 13.6 T-2 510 510 35 2.9
5550 P=22 500 500 50 20.3 T-20 510 510 53 4.0
500×500 5520A P=22 550 550 20 10.2 歩行用 560 560 23 2.7
5532A P=22 550 550 32 16.1 T-2 560 560 35 3.3
5550A P=22 550 550 50 24.8 T-14 560 560 53 4.4
550×550 6620 P=22 600 600 20 11.9 歩行用 610 610 23 3.0
6632 P=22 600 600 32 19.5 T-2 610 610 35 3.6
600×600 6520A P=22 650 650 20 14.2 歩行用 660 660 23 3.2
6538A P=22 650 650 38 26.6 T-2 660 660 41 4.4
6550A P=22 650 650 50 34.7 T-6 660 660 53 5.2

寸法・質量表　すきま11mm（P=15）＜単位：mm＞

桝内径
長さ×幅		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kg） 適用荷重 A B H 質量（kg）
250×250 3320 P=15 300 300 20 4.3 T-2 310 310 23 1.4
3325 P=15 300 300 25 5.5 T-14 310 310 28 1.5
3332 P=15 300 300 32 6.9 T-20 310 310 35 1.7
300×300 3520A P=15 350 350 20 6.0 T-2 360 360 23 1.6
3525A P=15 350 350 25 7.5 T-6 360 360 28 1.8
3532A P=15 350 350 32 9.3 T-20 360 360 35 2.0
350×350 4420 P=15 400 400 20 7.9 T-2 410 410 23 1.9
4425 P=15 400 400 25 9.5 T-2 410 410 28 2.1
4432 P=15 400 400 32 12.0 T-14 410 410 35 2.3
4438 P=15 400 400 38 14.3 T-20 410 410 41 2.8
400×400 4520A P=15 450 450 20 9.9 歩行用 460 460 23 2.1
4525A P=15 450 450 25 12.0 T-2 460 460 28 2.3
4532A P=15 450 450 32 15.2 T-14 460 460 35 2.6
4538A P=15 450 450 38 18.0 T-20 460 460 41 3.1
450×450 5520 P=15 500 500 20 12.0 歩行用 510 510 23 2.4
5525 P=15 500 500 25 15.2 T-2 510 510 28 2.6
5532 P=15 500 500 32 19.1 T-2 510 510 35 2.9
5538 P=15 500 500 38 21.8 T-14 510 510 41 3.4
5550 P=15 500 500 50 28.0 T-20 510 510 53 4.0
500×500 5520A P=15 550 550 20 14.1 歩行用 560 560 23 2.7
5525A P=15 550 550 25 17.5 T-2 560 560 28 2.9
5538A P=15 550 550 38 26.5 T-14 560 560 41 3.7
5550A P=15 550 550 50 34.5 T-20 560 560 53 4.4
550×550 6620 P=15 600 600 20 16.5 歩行用 610 610 23 3.0
6632 P=15 600 600 32 26.4 T-2 610 610 35 3.6
6638 P=15 600 600 38 31.3 T-6 610 610 41 4.1
6650 P=15 600 600 50 40.7 T-20 610 610 53 4.8
600×600 6520A P=15 650 650 20 19.2 歩行用 660 660 23 3.2
6532A P=15 650 650 32 30.7 T-2 660 660 35 3.9
6550A P=15 650 650 50 47.2 T-20 660 660 53 5.2

寸法・質量表　すきま9mm（P=13）＜単位：mm＞

桝内径
長さ×幅		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kｇ） 適用荷重 A B H 質量（kｇ）
250×250 3320 P=13 300 300 20 4.9 T-6 310 310 23 1.4
3325 P=13 300 300 25 6.2 T-20 310 310 28 1.5
3332 P=13 300 300 32 7.8 T-20 310 310 35 1.7
300×300 3520A P=13 350 350 20 6.9 T-2 360 360 23 1.6
3525A P=13 350 350 25 8.6 T-14 360 360 28 1.8
3532A P=13 350 350 32 10.7 T-20 360 360 35 2.0
350×350 4420 P=13 400 400 20 8.9 T-2 410 410 23 1.9
4425 P=13 400 400 25 10.8 T-2 410 410 28 2.1
4432 P=13 400 400 32 13.6 T-14 410 410 35 2.3
4438 P=13 400 400 38 16.2 T-20 410 410 41 2.8
400×400 4520A P=13 450 450 20 11.3 T-2 460 460 23 2.1
4525A P=13 450 450 25 13.8 T-2 460 460 28 2.3
4532A P=13 450 450 32 17.3 T-14 460 460 35 2.6
4538A P=13 450 450 38 20.7 T-20 460 460 41 3.1
450×450 5520 P=13 500 500 20 13.6 歩行用 510 510 23 2.4
5525 P=13 500 500 25 17.2 T-2 510 510 28 2.6
5532 P=13 500 500 32 21.6 T-14 510 510 35 2.9
5538 P=13 500 500 38 24.8 T-20 510 510 41 3.4
500×500 5520A P=13 550 550 20 15.7 歩行用 560 560 23 2.7
5525A P=13 550 550 25 19.5 T-2 560 560 28 2.9
5538A P=13 550 550 38 29.7 T-14 560 560 41 3.7
5550A P=13 550 550 50 38.5 T-20 560 560 53 4.4
550×550 6620 P=13 600 600 20 18.6 歩行用 610 610 23 3.0
6625 P=13 600 600 25 23.3 T-2 610 610 28 3.2
6638 P=13 600 600 38 35.4 T-14 610 610 41 4.1
6650 P=13 600 600 50 46.0 T-20 610 610 53 4.8
600×600 6520A P=13 650 650 20 21.9 歩行用 660 660 23 3.2
6532A P=13 650 650 32 35.1 T-2 660 660 35 3.9
6538A P=13 650 650 38 41.5 T-6 660 660 41 4.4
6550A P=13 650 650 50 53.9 T-20 660 660 53 5.2

寸法・質量表　すきま6mm（P=10）＜単位：mm＞

桝内径
長さ×幅		 グレーチング 受枠
呼称−メインバーピッチ W L h 質量（kｇ） 適用荷重 A B H 質量（kｇ）
250×250 3320 P=10 300 300 20 6.2 T-14 310 310 23 1.4
3325 P=10 300 300 25 7.8 T-20 310 310 28 1.5
300×300 3520A P=10 350 350 20 8.5 T-2 360 360 23 1.6
3525A P=10 350 350 25 10.6 T-14 360 360 28 1.8
3532A P=10 350 350 32 13.4 T-20 360 360 35 2.0
350×350 4420 P=10 400 400 20 11.0 T-2 410 410 23 1.9
4425 P=10 400 400 25 13.6 T-14 410 410 28 2.1
4432 P=10 400 400 32 17.4 T-20 410 410 35 2.3
400×400 4520A P=10 450 450 20 13.9 T-2 460 460 23 2.1
4525A P=10 450 450 25 17.2 T-6 460 460 28 2.3
4532A P=10 450 450 32 21.9 T-20 460 460 35 2.6
450×450 5520 P=10 500 500 20 17.0 T-2 510 510 23 2.4
5525 P=10 500 500 25 21.1 T-2 510 510 28 2.6
5532 P=10 500 500 32 27.0 T-14 510 510 35 2.9
5538 P=10 500 500 38 31.9 T-20 510 510 41 3.4
500×500 5520A P=10 550 550 20 20.4 歩行用 560 560 23 2.7
5532A P=10 550 550 32 32.5 T-14 560 560 35 3.3
5538A P=10 550 550 38 38.5 T-20 560 560 41 3.7
550×550 6620 P=10 600 600 20 24.1 歩行用 610 610 23 3.0
6625 P=10 600 600 25 30.0 T-2 610 610 28 3.2
6632 P=10 600 600 32 38.5 T-6 610 610 35 3.6
6638 P=10 600 600 38 45.6 T-14 610 610 41 4.1
6650 P=10 600 600 50 59.8 T-20 610 610 53 4.8
600×600 6520A P=10 650 650 20 28.3 歩行用 660 660 23 3.2
6525A P=10 650 650 25 35.2 T-2 660 660 28 3.5
6532A P=10 650 650 32 45.1 T-6 660 660 35 3.9
6538A P=10 650 650 38 53.4 T-14 660 660 41 4.4
6550A P=10 650 650 50 70.0 T-20 660 660 53 5.2

すきま26mm（P=30）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMQWL 3320 P=30 23,400 15,300 歩行用 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3325 P=30 24,100 15,900 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3332 P=30 28,600 16,700 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3338 P=30 32,000 18,100 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3520A P=30 29,700 16,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3525A P=30 33,000 16,900 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3532A P=30 37,500 17,400 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3538A P=30 40,600 19,200 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4420 P=30 35,100 17,000 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4425 P=30 37,900 17,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4432 P=30 46,300 18,400 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4450 P=30 59,500 22,200 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4520A P=30 39,700 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4525A P=30 43,800 18,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4532A P=30 50,800 19,500 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4550A P=30 70,800 23,200 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5520 P=30 47,400 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5525 P=30 53,400 19,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5532 P=30 63,900 20,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5538 P=30 68,500 22,700 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5550 P=30 81,800 23,900 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5520A P=30 49,700 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5538A P=30 84,400 24,700 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5550A P=30 102,200 26,300 T-6 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6620 P=30 57,200 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6638 P=30 102,100 26,200 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6520A P=30 63,200 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6550A P=30 134,600 28,900 T-2 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま18mm（P=22）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMQWL 3320 P=22 26,700 15,300 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3325 P=22 28,900 15,900 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3332 P=22 34,400 16,700 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3338 P=22 41,800 18,100 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3520A P=22 35,100 16,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3525A P=22 37,700 16,900 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3532A P=22 45,000 17,400 T-14 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3538A P=22 50,400 19,200 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4420 P=22 42,500 17,000 歩行用 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4425 P=22 48,000 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4432 P=22 56,200 18,400 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4438 P=22 64,900 20,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4450 P=22 74,500 22,200 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4520A P=22 51,500 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4525A P=22 59,300 18,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4532A P=22 68,000 19,500 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4538A P=22 74,700 21,500 T-6 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4550A P=22 89,300 23,200 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5520 P=22 61,000 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5525 P=22 70,500 19,800 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5532 P=22 82,600 20,600 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5550 P=22 107,100 23,900 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5520A P=22 62,000 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5532A P=22 87,200 22,500 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5550A P=22 130,700 26,300 T-14 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6620 P=22 74,400 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6632 P=22 106,800 23,700 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6520A P=22 81,300 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6538A P=22 134,600 27,600 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6550A P=22 174,600 28,900 T-6 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま11mm（P=15）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMQWL 3320 P=15 36,100 15,300 T-2 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3325 P=15 39,400 15,900 T-14 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3332 P=15 46,100 16,700 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3520A P=15 47,000 16,200 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3525A P=15 50,600 16,900 T-6 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3532A P=15 60,800 17,400 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4420 P=15 58,800 17,000 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4425 P=15 66,200 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4432 P=15 77,900 18,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4438 P=15 86,100 20,400 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4520A P=15 64,100 17,600 歩行用 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4525A P=15 71,900 18,700 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4532A P=15 89,500 19,500 T-14 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4538A P=15 104,300 21,500 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5520 P=15 85,900 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5525 P=15 89,400 19,800 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5532 P=15 107,400 20,600 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5538 P=15 122,500 22,700 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5550 P=15 146,600 23,900 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5520A P=15 91,300 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5525A P=15 102,700 21,600 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5538A P=15 140,800 24,700 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5550A P=15 176,300 26,300 T-20 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6620 P=15 98,500 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6632 P=15 152,200 23,700 T-2 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6638 P=15 171,200 26,200 T-6 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6650 P=15 214,200 27,500 T-20 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6520A P=15 109,400 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6532A P=15 165,000 24,800 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6550A P=15 238,900 28,900 T-20 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま9mm（P=13）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMQWL 3320 P=13 40,100 15,300 T-6 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3325 P=13 43,200 15,900 T-20 cad図面dxf図面DWG図面ご使用願い図
250×250 SMQWL 3332 P=13 55,600 16,700 T-20 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3520A P=13 52,500 16,200 T-2 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3525A P=13 55,600 16,900 T-14 cad図面dxf図面DWG図面ご使用願い図
300×300 SMQWL 3532A P=13 71,200 17,400 T-20 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4420 P=13 66,000 17,000 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4425 P=13 73,700 17,800 T-2 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4432 P=13 90,500 18,400 T-14 cad図面dxf図面DWG図面ご使用願い図
350×350 SMQWL 4438 P=13 96,100 20,400 T-20 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4520A P=13 72,500 17,600 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4525A P=13 80,200 18,700 T-2 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4532A P=13 105,300 19,500 T-14 cad図面dxf図面DWG図面ご使用願い図
400×400 SMQWL 4538A P=13 115,300 21,500 T-20 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5520 P=13 97,000 18,500 歩行用 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5525 P=13 99,400 19,800 T-2 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5532 P=13 125,800 20,600 T-14 cad図面dxf図面DWG図面ご使用願い図
450×450 SMQWL 5538 P=13 135,000 22,700 T-20 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5520A P=13 101,200 21,200 歩行用 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5525A P=13 115,800 21,600 T-2 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5538A P=13 158,600 24,700 T-14 cad図面dxf図面DWG図面ご使用願い図
500×500 SMQWL 5550A P=13 199,000 26,300 T-20 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6620 P=13 111,600 21,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6625 P=13 137,800 22,500 T-2 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6638 P=13 192,500 26,200 T-14 cad図面dxf図面DWG図面ご使用願い図
550×550 SMQWL 6650 P=13 241,900 27,500 T-20 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6520A P=13 121,300 22,700 歩行用 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6532A P=13 187,200 24,800 T-2 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6538A P=13 214,000 27,600 T-6 cad図面dxf図面DWG図面ご使用願い図
600×600 SMQWL 6550A P=13 265,600 28,900 T-20 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

すきま6mm（P=10）　価格

桝内径
（mm）		 製品符号 呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）
250×250 SMQWL 3320 P=10 50,000 15,300 T-14 CAD図面DXF図面DWG図面ご使用願い図
250×250 SMQWL 3325 P=10 56,000 15,900 T-20 CAD図面DXF図面DWG図面ご使用願い図
300×300 SMQWL 3520A P=10 61,700 16,200 T-2 CAD図面DXF図面DWG図面ご使用願い図
300×300 SMQWL 3525A P=10 71,100 16,900 T-14 CAD図面DXF図面DWG図面ご使用願い図
300×300 SMQWL 3532A P=10 85,500 17,400 T-20 CAD図面DXF図面DWG図面ご使用願い図
350×350 SMQWL 4420 P=10 73,300 17,000 T-2 CAD図面DXF図面DWG図面ご使用願い図
350×350 SMQWL 4425 P=10 85,300 17,800 T-14 CAD図面DXF図面DWG図面ご使用願い図
350×350 SMQWL 4432 P=10 102,100 18,400 T-20 CAD図面DXF図面DWG図面ご使用願い図
400×400 SMQWL 4520A P=10 94,700 17,600 T-2 CAD図面DXF図面DWG図面ご使用願い図
400×400 SMQWL 4525A P=10 112,700 18,700 T-6 CAD図面DXF図面DWG図面ご使用願い図
400×400 SMQWL 4532A P=10 133,800 19,500 T-20 CAD図面DXF図面DWG図面ご使用願い図
450×450 SMQWL 5520 P=10 105,800 18,500 T-2 CAD図面DXF図面DWG図面ご使用願い図
450×450 SMQWL 5525 P=10 124,300 19,800 T-2 CAD図面DXF図面DWG図面ご使用願い図
450×450 SMQWL 5532 P=10 150,500 20,600 T-14 CAD図面DXF図面DWG図面ご使用願い図
450×450 SMQWL 5538 P=10 169,800 22,700 T-20 CAD図面DXF図面DWG図面ご使用願い図
500×500 SMQWL 5520A P=10 141,900 21,200 歩行用 CAD図面DXF図面DWG図面ご使用願い図
500×500 SMQWL 5532A P=10 195,200 22,500 T-14 CAD図面DXF図面DWG図面ご使用願い図
500×500 SMQWL 5538A P=10 227,700 24,700 T-20 CAD図面DXF図面DWG図面ご使用願い図
550×550 SMQWL 6620 P=10 168,600 21,700 歩行用 CAD図面DXF図面DWG図面ご使用願い図
550×550 SMQWL 6625 P=10 195,900 22,500 T-2 CAD図面DXF図面DWG図面ご使用願い図
550×550 SMQWL 6632 P=10 237,000 23,700 T-6 CAD図面DXF図面DWG図面ご使用願い図
550×550 SMQWL 6638 P=10 277,200 26,200 T-14 CAD図面DXF図面DWG図面ご使用願い図
550×550 SMQWL 6650 P=10 378,700 27,500 T-20 CAD図面DXF図面DWG図面ご使用願い図
600×600 SMQWL 6520A P=10 191,000 22,700 歩行用 CAD図面DXF図面DWG図面ご使用願い図
600×600 SMQWL 6525A P=10 218,100 23,500 T-2 CAD図面DXF図面DWG図面ご使用願い図
600×600 SMQWL 6532A P=10 263,700 24,800 T-6 CAD図面DXF図面DWG図面ご使用願い図
600×600 SMQWL 6538A P=10 308,300 27,600 T-14 CAD図面DXF図面DWG図面ご使用願い図
600×600 SMQWL 6550A P=10 423,800 28,900 T-20 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
お問い合わせ・ご意見はinfo@kaneso.co.jpまでお願いします。
