スチール製グレーチング

ボルトキャップ付 ボルト固定式 プレーンタイプ 横断溝用

適用荷重:T-25・T-20・T-14
製品符号:HSBL-BC(ステンレス製ボルトキャップ付)
製品符号:HSBL-HC(ゴム製ボルトキャップ付)
メインバー:Iバー

製品写真

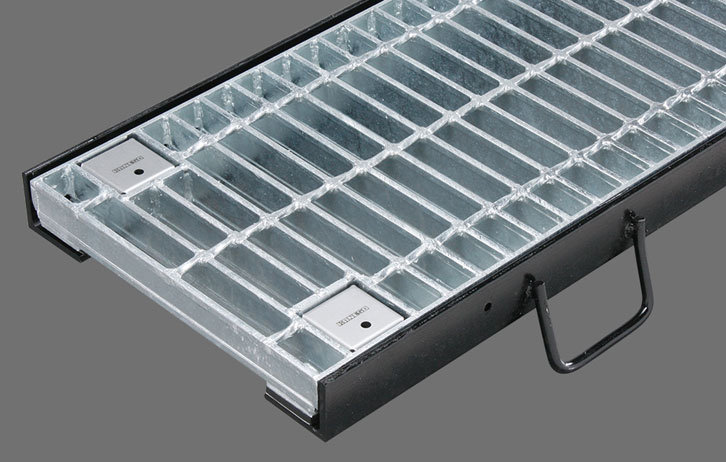

HSBL-BC

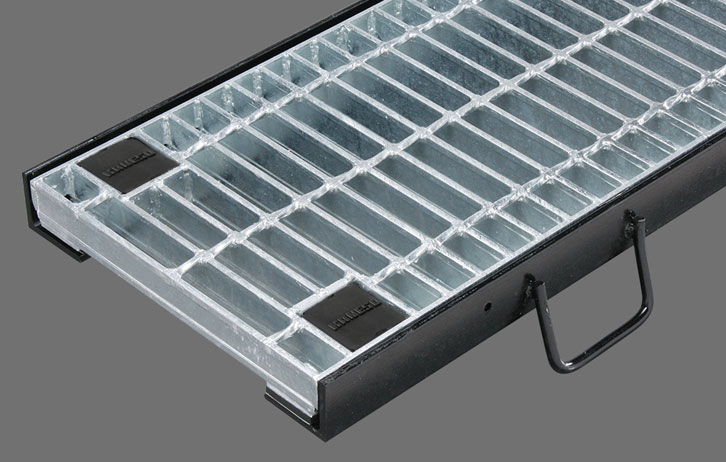

HSBL-HC

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップはステンレス製、ゴム製の2種を用意しています。

使用場所について

  • 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所で使用できます。
  • ※フォークリフト等の特殊車両が通行する場所には適しません。

製品図面


※図面はHSBL-BCです。


ボルト固定部詳細図

ボルト固定部

ボルト固定部

メインバーピッチ


部品構成

  1. グレーチング
    材質:SS400
    処理:溶融亜鉛めっき
  2. 受枠
    材質:SS400またはSPHC
    処理:樹脂系塗装
  3. 丸座金
    材質:SPHC
    処理:電気亜鉛めっき
  4. キャップ付Uナット(M16)
    材質:SS400
    処理:電気亜鉛めっき
  5. ボルトキャップ
    材質:SUS304(HSBL-BC)
    クロロプレンゴム(HSBL-HC)
  6. かさ上げ材
    材質:SUS304

設計情報

  1. ボルトキャップは、グレーチング1枚につき4個1組です。
  2. 用途により、受枠はL型とZ型の2種類があります。溶融亜鉛めっき処理の受枠も取り揃えております。また、それぞれのタイプにクッションなしも用意しています。

注文・発注情報

  1. ボルトキャップの材質は、下記要領でご指示ください。
    <例>
    ステンレス製→HSBL-BC
    ゴム製   →HSBL-HC
  2. ご注文は下記要領でご指示ください。

寸法・質量表<単位:mm>

適用荷重 みぞ幅 呼称 グレーチング 受枠
a b h 質量
(kg/枚)
製品符号 H B T P
T-25 200 83044 300 995 44 20.2 L-44B 61 60 6 243
250 83550 350 995 50 28.2 L-50B 66 60 6 293
300 84055 400 995 55 33.9 L-55B 71 60 6 343
350 84560 450 995 60 40.5 L-60B 76 60 6 393
400 85065 500 995 65 46.6 L-65B 81 60 6 443
450 85575 550 995 75 57.6 L-75B 91 60 6 493
500 86075 600 995 75 62.3 L-75B 91 60 6 543
T-20 200 83038 300 995 38 18.1 L-38B 56 60 6 243
250 83544 350 995 44 22.5 L-44B 61 60 6 293
300 84050 400 995 50 31.4 L-50B 66 60 6 343
350 84555 450 995 55 37.2 L-55B 71 60 6 393
400 85060 500 995 60 44.3 L-60B 76 60 6 443
450 85565 550 995 65 49.8 L-65B 81 60 6 493
500 86065 600 995 65 53.5 L-65B 81 60 6 543
550 86575 650 995 75 66.8 L-75B 91 60 6 593
600 87075 700 995 75 71.5 L-75B 91 60 6 643
T-14 200 83032 300 995 32 15.9 L-32B 50 60 6 243
250 83538 350 995 38 20.1 L-38B 56 60 6 293
300 84044 400 995 44 24.9 L-44B 61 60 6 343
350 84550 450 995 50 34.5 L-50B 66 60 6 393
400 85050 500 995 50 37.7 L-50B 66 60 6 443
450 85555 550 995 55 44.0 L-55B 71 60 6 493
500 86055 600 995 55 47.6 L-55B 71 60 6 543
550 86560 650 995 60 55.5 L-60B 76 60 6 593
600 87065 700 995 65 61.9 L-65B 81 60 6 643

HSBL-BC(ステンレス製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(円/直角1ヶ所)
図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 HSBL−BC−83044 16,600 12,000 3,000 31,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−83550 21,100 12,400 3,000 36,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84055 26,000 12,600 3,000 41,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84560 28,800 12,800 3,000 44,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85065 33,200 13,000 3,000 49,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85575 44,500 13,600 3,000 61,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−86075 44,900 13,600 3,000 61,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSBL−BC−83038 14,700 11,600 3,000 29,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−83544 17,300 12,000 3,000 32,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84050 23,900 12,400 3,000 39,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84555 27,000 12,600 3,000 42,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85060 31,200 12,800 3,000 47,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85565 36,600 13,000 3,000 52,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−86065 39,300 13,000 3,000 55,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−86575 47,900 13,600 3,000 64,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−87075 51,100 13,600 3,000 67,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 HSBL−BC−83032 13,100 10,800 3,000 26,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−83538 15,500 11,600 3,000 30,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84044 18,200 12,000 3,000 33,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−84550 24,700 12,400 3,000 40,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85050 26,600 12,400 3,000 42,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−85555 32,200 12,600 3,000 47,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−86055 33,700 12,600 3,000 49,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−86560 38,600 12,800 3,000 54,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−BC−87065 44,100 12,800 3,000 60,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※本体は1枚当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。

HSBL-HC(ゴム製ボルトキャップ付)価格

適用荷重 製品符号−呼称 価格 セット価格
(円/m)
コーナー加工費
(円/直角1ヶ所)
図面・施工要領書等
グレーチング
(円/枚)
受枠
(円/m)
ボルトキャップ
(円/組)
T-25 HSBL−HC−83044 16,600 12,000 4,000 32,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−83550 21,100 12,400 4,000 37,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84055 26,000 12,600 4,000 42,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84560 28,800 12,800 4,000 45,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85065 33,200 13,000 4,000 50,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85575 44,500 13,600 4,000 62,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−86075 44,900 13,600 4,000 62,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HSBL−HC−83038 14,700 11,600 4,000 30,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−83544 17,300 12,000 4,000 33,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84050 23,900 12,400 4,000 40,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84555 27,000 12,600 4,000 43,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85060 31,200 12,800 4,000 48,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85565 36,600 13,000 4,000 53,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−86065 39,300 13,000 4,000 56,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−86575 47,900 13,600 4,000 65,500 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−87075 51,100 13,600 4,000 68,700 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-14 HSBL−HC−83032 13,100 10,800 4,000 27,900 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−83538 15,500 11,600 4,000 31,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84044 18,200 12,000 4,000 34,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−84550 24,700 12,400 4,000 41,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85050 26,600 12,400 4,000 43,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−85555 32,200 12,600 4,000 48,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−86055 33,700 12,600 4,000 50,300 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−86560 38,600 12,800 4,000 55,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSBL−HC−87065 44,100 12,800 4,000 61,100 1,800 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※本体は1枚当りの価格、受枠は両側1m当りの価格です。
※受枠はクッション付の価格です。
※ボルトキャップは、グレーチング1枚につき4個1組です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。
